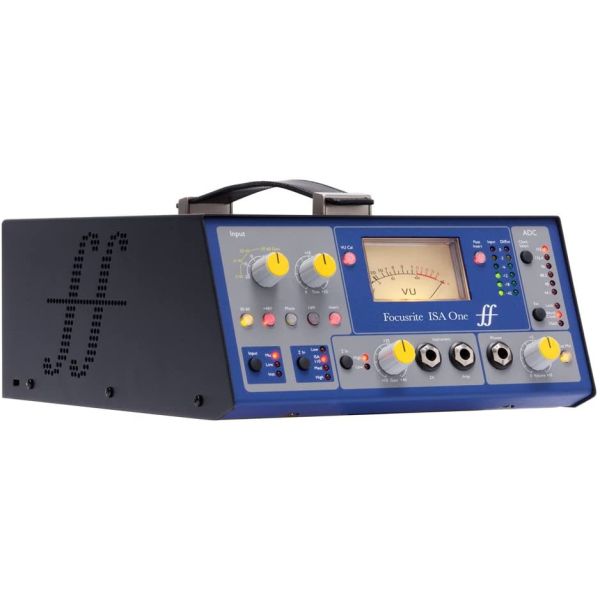

FOCUSRITE ISA ONE
PREAMPLIFICATORE MICROFONICO

ISA One utilizza il classico preamplificatore microfonico vintage del modulo ISA110 originale, incluso il trasformatore Lundahl L1538 ed il famoso “zobel network”. Il preamplificatore è completato da un ingresso di linea (XLR e jack TRS) e da un canale D.I. indipendente con controllo di guadagno dedicato, tasto di selezione d’impedenza attiva o passiva, un’uscita su jack TRS per il collegamento ad un amplificatore ed un’uscita XLR indipendente sul pannello posteriore. Questa D.I. flessibile ed indipendente, rende l’ISA One ideale per i fonici che desiderano mixare il segnale di chitarra della D.I. con quello del cabinet di un ampli microfonato. ISA One è ideale anche per i musicisti più esigenti che hanno bisogno di un singolo canale con prestazioni professionali sia per la chitarra che per la voce. E’ stato aggiunto un circuito di impedenza d’ingresso variabile, che permette all’utente di scegliere tra 4 valori accuratamente selezionati. Oltre all’impostazione originale dell’ISA 110, 3 diversi valori di impedenza permettono di accoppiare in modo creativo il preamplificatore con qualsiasi microfono. L’ISA One è dotato anche di un punto di insert, in caso ci sia bisogno di collegare un processore esterno tra il pre o la D.I. ed il convertitore opzionale. Sul pannello frontale sono disponibili anche alimentazione Phantom, inversione di fase, filtro passa alto a 75Hz e 18dB/ottava. E’ disponibile un metering di ingresso per entrambi i canali nella forma di VU meter a bobina mobile con calibrazione variabile per adattarsi meglio a supporti di registrazione analogici e digitali, oltre a due peak meter a 6 LED. Gli ingressi possono essere visualizzati sui meter sia pre- che post-insert. Le calibrazioni dei meter utilizzano tutti gli stessi punti di riferimento dei sistemi Pro Tools HD di Digidesign, permettendone un facile allineamento. L’uscita cuffie dell’ISA One è dotata di controllo di volume dedicato che offre un cue mix stereo esterno, (semplicemente una traccia di click, oppure uno stereo mix proveniente da un’interfaccia o da una console live) collegato tramite due ingressi jack TRS sul pannello posteriore dell’unità. E’ disponibile anche un convertitore A/D stereo opzionale, che utilizza il meglio della tecnologia nella conversione all’interno di circuiti analogici custom Focusrite. Questa scheda opzionale può essere montata in qualsiasi momento ed offre due canali di conversione A/D a 24 bit/192kHz con una gamma dinamica di 119dB.

CARATTERISTICHE TECNICHE

Preamplificatore della serie ISA basato su trasformatore Incassato in uno chassis robusto e portatile, offre il classico preamplificatore microfonico Focusrite ad un prezzo finora inimmaginabile. Canale D.I. flessibile ed indipendente ISA One è ideale sia per i fonici che per i musicisti più esigenti, offrendo un canale D.I. con controllo indipendente per il guadagno, un’uscita per il collegamento ad un amplificatore, ed un’uscita XLR indipendente sul pannello posteriore. Impedenza selezionabile Possibilità di scegliere tra le 4 impostazioni di impedenza accuratamente selezionate, inclusa quella dell’ISA 110 originale, quella che meglio si adatta al tuo microfono. Robusto Flight Case custom Costruito per proteggere il vostro ISA One, questo case è realizzato in robusto compensato con all’esterno polipropilene resistente ed angoli rinforzati. Include spazio extra per cavi. Uscita cuffie con controllo di volume ISA One può offrire un cue mix stereo esterno, (per es. uno stereo mix proveniente da un’interfaccia) collegato tramite due ingressi jack TRS sul pannello posteriore. Punto di Insert dedicato Permette di inserire, tra il preamplificatore o la D.I. ed il convertitore opzionale, un processamento extra come un EQ o un compressore. Alimentazione Phantom, Inversione di Fase e Filtro Passa Alto Tutti disponibili sul pannello frontale. Il filtro Passa Alto è a 75Hz, 18 dB/ottava. Metering flessibile ed indipendente Entrambe gli ingressi hanno VU meter a bobina mobile con calibrazione variabile, oltre a due peak meter a 6 LED. Gli ingressi possono essere monitorati pre o post-insert.

Specifiche Tecniche

Mic Input

Range di guadagno = da 0dB a 60dB in step da 10dB + 20 dB di guadagno variabile

Impedenza di ingresso variabile come segue: Impedenza di ingresso equivalente a 1kHz Low = 600 Ohms ISA110 = 1400 Ohms Med = 2400 Ohms High = 6800 Ohms

EIN (equivalent input noise) = -126dB misurato a 60dB di guadagno con impedenza di terminazione di 150 Ohm e filtro passa banda 22Hz/22kHz

Rumore all’uscita principale con guadagno a unity (0dB) = -97dBu misurato con filtro passa banda 22Hz/22kHz

Rapporto segnale/rumore relativo alla massima headroom (9dBu) = 106dB

THD a guadagno medio (30dB) = 0.0009% misurato con ingresso di 1kHz a -20dBu con filtro passa banda 22Hz/22kHz

Risposta in frequenza a guadagno minimo (0dB) = -0.5dB a 10Hz e -3dB a 125kHz

Risposta in frequenza a guadagno massimo (60dB) = -3dB a 16Hz e -3dB a 118kHz

CMRR = 98dB (Canale 1, 1kHz, guadagno massimo con ingresso di +24 dBu)

Crosstalk tra canale e canale: con un ingresso 10dB@1kHz sul ch A, ch B output =104dBrA. Con 10dB@10kHz sul ch A, ch B output = 84dBrA Line Input Response

Range di guadagno = da -20dB a +10dB in step da 10dB + 20 dB di guadagno variabile

Impedenza di ingresso = 10kΩ da 10Hz a 200kHz

Rumore all’uscita principale con guadagno a unity (0dB) = -96dBu misurato con filtro passa banda 22Hz/22kHz

Rapporto segnale/rumore relativo alla massima headroom (24dBu)=120dB

Rapporto segnale/rumore relativo allo 0dBFS (+22dBu) = 118dB

THD a unity gain (0dB) = 0.001% misurato con ingresso a 0dBu e filtro passa banda 22Hz/22kHz

Risposta in frequenza a unity gain (0dB) = -0.3dB a 10Hz e -3dB a 200kHz Instrument Input

Range di guadagno = da10dB a 40dB variabile in modo continuo Impedenza in ingresso: High >1MΩ Low > 300kΩ

Rumore a guadagno minimo (+10dB) = -92dBu misurato con filtro passa banda 22Hz/22kHz

Rumore a guadagno massimo (+40dB) = -62dBu misurato con filtro passa banda 22Hz/22kHz

THD a guadagno minimo (+10dB) = 0.001% misurato con ingresso a 10dBu e filtro passa banda 22Hz/22kHz

Risposta in frequenza a 10dB di guadagno con ingresso di -10dB = 10Hz-100kHz +/- 0.6dB

Risposta in frequenza a 40dB di guadagno con ingresso di -40dB = -2.5dB a 10Hz e 0dB a 100kHz Filtro Passa Alto

Roll off = filtro a 3 poli, 18dB per ottava

Frequenza fissa a 75Hz misurata al punto di -3dB Meters Il meter a bobina mobile (MC) è calibrato in fabbrica a 0VU = +4dBu con sinusoide di 1kHz. Premendo il tasto VU Cal il meter può essere regolato sull pannello posteriore in modo che lo 0VU uguagli valori tra +10dBu e +26dBu con impostazione centrale a +22dBu. I meter Peak LED sono calibrati in modo che 0dBFS = +22dBu, la calibrazione è regolabile sul pannello posteriore per fare in modo che 0dBFS uguagli valori tra +10dBu e +26dBu Il Routing per i meter MC e Peak1 è dopo l’HPF, pre insert send o selezionato per essere post insert return. Il Peak2 è sempre pre ADC canale 2 e può essere alimentato da un ingresso esterno o dall’ingresso Instrument. I livelli sui LED sono i seguenti quando la calibrazione peak è impostata in posizione centrale sul pannello posteriore (quando si utilizza il convertitore ADC interno): 0 = +22dBu -2 = +20dBu -6 = +16dBu -12 = +10dBu -18 = +4dBu -42 = -20dBu

Connessioni

Ingressi analogici:

Mic input: XLR x 1

Line input: XLR x 1 e TRS x1

Instrument input: XLR x 1

External ADC input: TRS Jack x 1

Return: TRS Jack x 1 Uscite analogiche:

Send: TRS Jack x 1

Balanced line output: XLR x 1

DI output: XLR x 1

DI through: TRS Jack x 1 I/O analogici addizionali:

Cue mix left input: TRS Jack x 1

Cue mix right input: TRS Jack x 1

Headphones output: ¼” TRS Jack x 1
